Junta de vástago HR

Descripción

El HR es una junta rotativa y oscilante (pivotante) de doble efecto, formada por un anillo de sellado (en PTFE o poliuretano) y una junta tórica de elastómero que lo energiza como elemento de precarga. Este diseño ofrece baja fricción sin stick-slip, elevada resistencia al desgaste y a la extrusión y una buena estanqueidad dinámica y estática con larga vida útil. Es idóneo para juntas rotativas, distribuidores hidráulicos, transmisiones giratorias y articulaciones de maquinaria móvil.

Montaje

Limpiar el alojamiento y achaflanar o redondear los cantos de entrada, sin rebabas ni aristas vivas. Lubricar la junta y las superficies. Alojar primero el O-Ring y después el anillo de sellado, sin dañarlo ni torcerlo. Respetar la rugosidad recomendada y comprobar el correcto asentamiento antes de la puesta en servicio.

VENTAJAS

MATERIALES

El anillo de sellado se fabrica en PTFE (con cargas de vidrio y MoS2 para reducir fricción y desgaste) o en poliuretano (PU), energizado por un O-Ring de NBR o FKM de 70 Shore A según el fluido y la temperatura. Combinaciones disponibles: PTFE + NBR, poliuretano + NBR, PTFE + FKM y poliuretano + FKM. El NBR es adecuado para aceites hidráulicos minerales hasta +100 °C, y el FKM ofrece mayor resistencia química y térmica hasta +150 °C.

DATOS TÉCNICOS

NO.	Ød	ØD	B	C	R1
U-1216.92.2 HR	12	16.9	2.2	2	0.4
U-1519.92.2 HR	15	19.9	2.2	2	0.4
U-2027.53.2 HR	20	27.5	3.2	2.5	0.6
U-2532.53.2 HR	25	32.5	3.2	2.5	0.6
U-2832.92.2 HR	28	32.9	2.2	2	0.4
U-3037.53.2 HR	30	37.5	3.2	2.5	0.6
U-3542.53.2 HR	35	42.5	3.2	2.5	0.6
U-37.5453.2 HR	37.5	45	3.2	2.5	0.6
U-40514.2 HR	40	51	4.2	3.5	0.8
U-45564.2 HR	45	56	4.2	3.5	0.8
U-50614.2 HR	50	61	4.2	3.5	0.8
U-55664.2 HR	55	66	4.2	3.5	0.8
U-60714.2 HR	60	71	4.2	3.5	0.8
U-65764.2 HR	65	76	4.2	3.5	0.8
U-70814.2 HR	70	81	4.2	3.5	0.8
U-75864.2 HR	75	86	4.2	3.5	0.8
U-80914.2 HR	80	91	4.2	3.5	0.8
U-85964.2 HR	85	96	4.2	3.5	0.8
U-901014.2 HR	90	101	4.2	3.5	0.8
U-951064.2 HR	95	106	4.2	3.5	0.8
U-1001114.2 HR	100	111	4.2	3.5	0.8
U-1051164.2 HR	105	116	4.2	3.5	0.8
U-1101214.2 HR	110	121	4.2	3.5	0.8
U-1151264.2 HR	115	126	4.2	3.5	0.8
U-1201314.2 HR	120	131	4.2	3.5	0.8
U-1251364.2 HR	125	136	4.2	3.5	0.8
U-1301414.2 HR	130	141	4.2	3.5	0.8
U-1401514.2 HR	140	151	4.2	3.5	0.8
U-1451564.2 HR	145	156	4.2	3.5	0.8
U-1501614.2 HR	150	161	4.2	3.5	0.8
U-1551664.2 HR	155	166	4.2	3.5	0.8
U-1601714.2 HR	160	171	4.2	3.5	0.8
U-1701814.2 HR	170	181	4.2	3.5	0.8
U-1801914.2 HR	180	191	4.2	3.5	0.8
U-1902014.2 HR	190	201	4.2	3.5	0.8
U-200215.56.3 HR	200	215.5	6.3	5	1.2
U-210225.56.3 HR	210	225.5	6.3	5	1.2
U-220235.56.3 HR	220	235.5	6.3	5	1.2
U-240255.56.3 HR	240	255.5	6.3	5	1.2
U-250265.56.3 HR	250	265.5	6.3	5	1.2
U-2803018.1 HR	280	301	8.1	6.5	1.6
U-3003218.1 HR	300	321	8.1	6.5	1.6

Plano técnico y parámetros de montaje de la junta de vástago HR

Este esquema técnico define las cotas y variables geométricas esenciales para el correcto alojamiento y montaje de la junta rotativa HR. En él se especifican las dimensiones críticas vinculadas a las tablas de datos, incluyendo el ancho de la ranura (B), la altura radial de la sección (S), el diámetro del vástago (Ød) y el diámetro exterior del alojamiento (ØD). Asimismo, se detallan el radio del canto de la ranura (r1) y la longitud (C) y el ángulo a 20° del chaflán de entrada, que debe quedar redondeado y libre de rebabas. Estos valores aseguran el alojamiento conjunto del anillo de sellado y de la junta tórica energizante, mantienen la precarga necesaria sobre la superficie de contacto y evitan daños en el perfil durante el montaje.

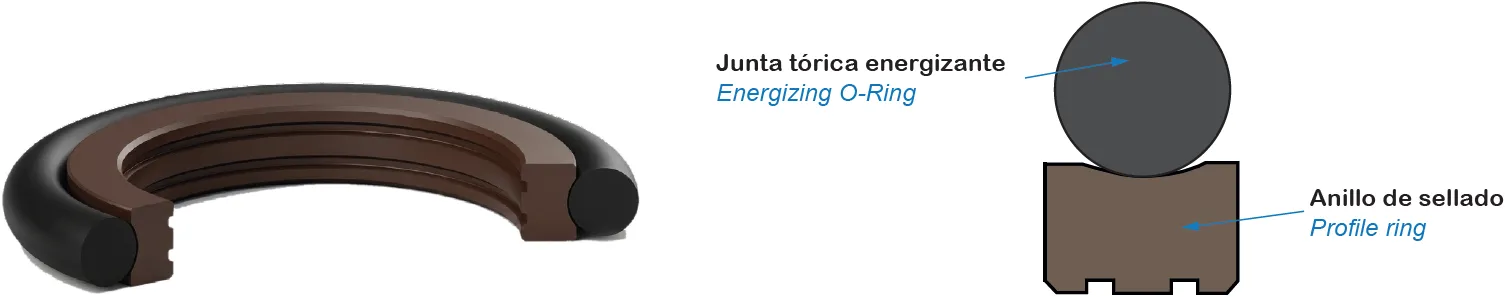

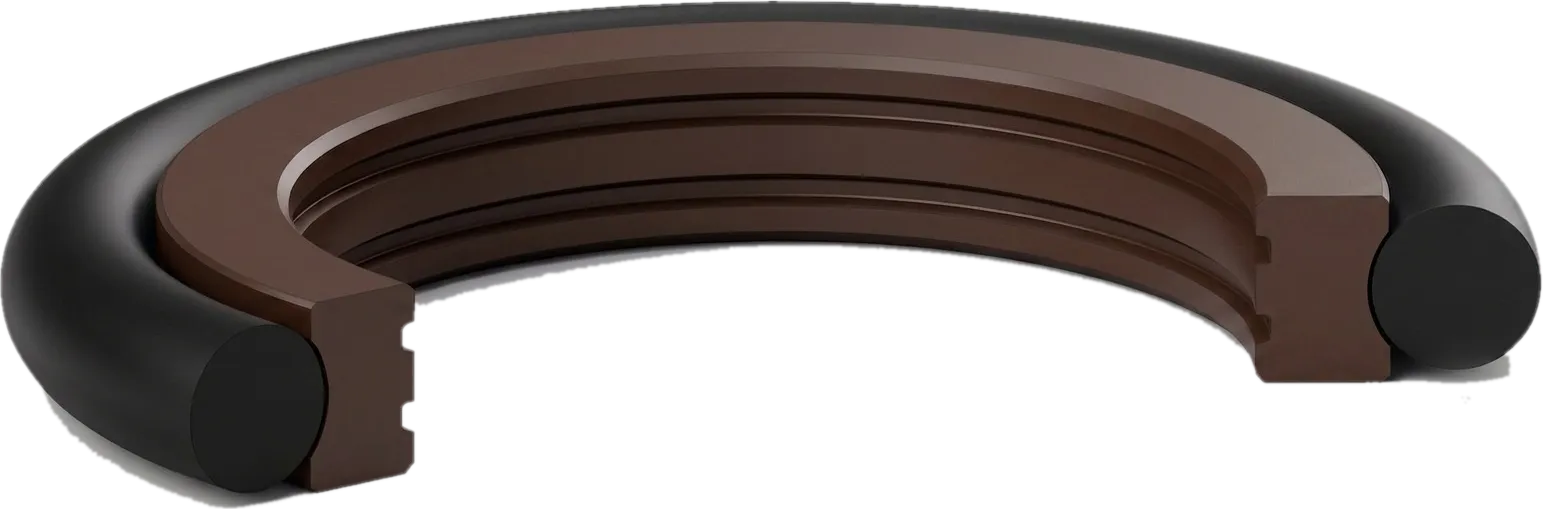

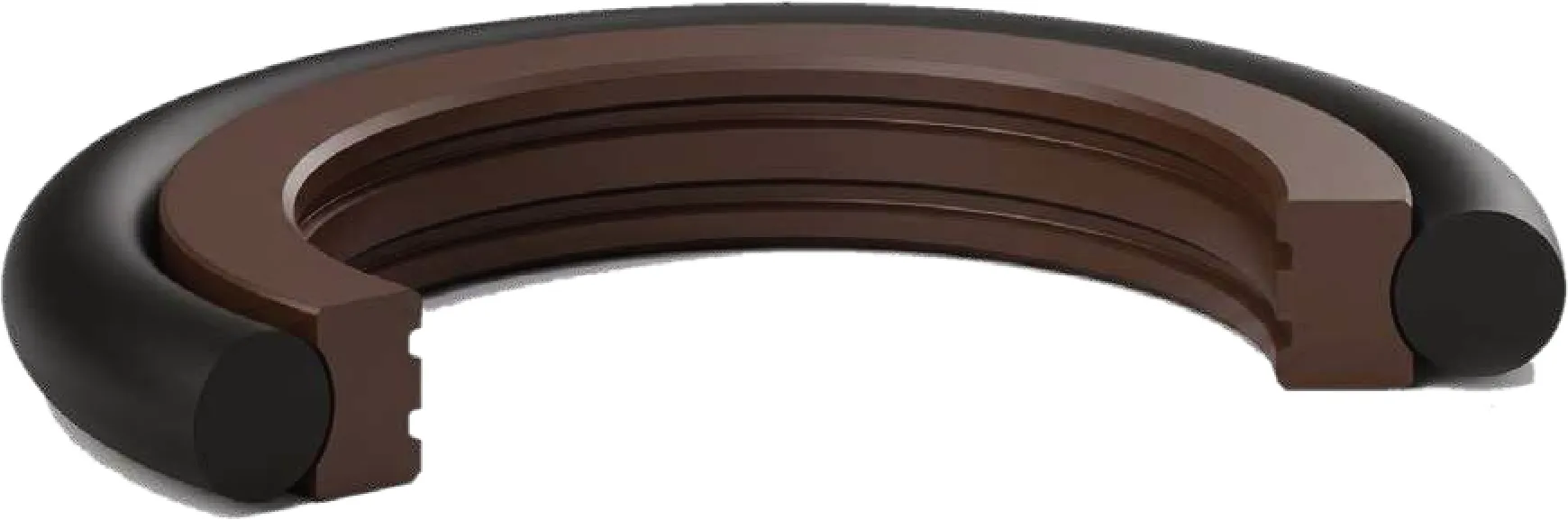

Vista tridimensional y componentes de la junta de vástago HR

Esta ilustración en 3D detalla la estructura fundamental de la junta rotativa y oscilante de doble efecto HR. En el esquema se observan claramente sus dos elementos: el anillo de sellado, fabricado en PTFE con cargas o en poliuretano, y la junta tórica energizante en NBR o FKM, que lo pretensa contra la superficie de contacto. Esta configuración mantiene el contacto de sellado de forma constante, ofrece baja fricción y un funcionamiento libre de stick-slip, y aporta una elevada resistencia al desgaste y a la extrusión en movimientos rotativos y pivotantes.
