Ficha Técnica
Catálogo juntas simétricas

Junta de vástago HRO2

Descripción
El HRO2 es una junta de vástago de doble efecto y baja fricción, formada por un anillo de sellado deslizante de PTFE y una junta tórica de elastómero que lo energiza. El ajuste con interferencia junto con la compresión del O-Ring asegura una buena estanqueidad incluso a baja presión, y al subir la presión el O-Ring es energizado por el propio fluido, empujando el anillo contra el vástago con mayor fuerza. Es idóneo para aplicaciones hidráulicas de movimiento alternativo, tanto a alta como a baja presión, y se aloja en ranuras según ISO 7425-2.
Montaje
Alojamiento en ranura cerrada según ISO 7425-2. Limpiar y achaflanar los cantos de entrada, sin rebabas ni aristas vivas. Lubricar la junta y las superficies. Montar el O-Ring y el anillo de PTFE sin dañarlos ni torcerlos. Comprobar el correcto asentamiento antes de la puesta en servicio. Para cambios bruscos de presión y de sentido, disponible con muescas radiales que aceleran el energizado del anillo.
VENTAJAS
  • Junta de vástago de doble efecto y baja fricción.
  • Sin efecto stick-slip en el arranque, para un funcionamiento suave.
  • Mínima fricción estática y dinámica, con menor pérdida de energía y temperatura de trabajo.
  • Elevada resistencia al desgaste y larga vida útil.
  • Sin adherencia a la superficie tras largos periodos de inactividad o almacenamiento.
  • Apta para la mayoría de fluidos hidráulicos, incluidos biodegradables y de baja lubricidad, según el material.
  • Se aloja en ranuras ISO 7425-2 y está disponible para cualquier diámetro de vástago.
MATERIALES
El anillo de sellado se fabrica en PTFE (con las cargas adecuadas según la aplicación) y va energizado por un O-Ring de NBR o FKM de 70 Shore A. Combinaciones disponibles: PTFE + NBR y PTFE + FKM. El NBR es adecuado para aceites minerales hasta +100 °C, y el FKM ofrece mayor resistencia química y térmica hasta +200 °C. Apto para aceites minerales, fluidos ignífugos, ésteres de fosfato, aceites biodegradables y fluidos de baja lubricidad según la selección del material.
DATOS TÉCNICOS
  • -45ºC/200ºC
  • 60 MPa
  • < 15 m/s
  • 3 - 2600 mm
NO.Ød ØD B
U-3*7.9*2.2 HRO237.92.2
U-4*8.9*2.2 HRO248.92.2
U-5*9.9*2.2 HRO259.92.2
U-6*10.9*2.2 HRO2610.92.2
U-7*11.9*2.2 HRO2711.92.2
U-8*12.9*2.2 HRO2812.92.2
U-8*15.3*3.2 HRO2815.33.2
U-10*14.9*2.2 HRO21014.92.2
U-10*17.3*3.2 HRO21017.33.2
U-12*16.9*2.2 HRO21216.92.2
U-12*19.3*3.2 HRO21219.33.2
U-14*18.9*2.2 HRO21418.92.2
U-14*21.3*3.2 HRO21421.33.2
U-15*19.9*2.2 HRO21519.92.2
U-15*22.3*3.2 HRO21522.33.2
U-16*20.9*2.2 HRO21620.92.2
U-16*23.3*3.2 HRO21623.33.2
U-18*22.9*2.2 HRO21822.92.2
U-18*25.3*3.2 HRO21825.33.2
U-19*29.7*4.2 HRO21929.74.2
U-20*27.3*3.2 HRO22027.33.2
U-20*30.7*4.2 HRO22030.74.2
U-22*29.3*3.2 HRO22229.33.2
U-22*32.7*4.2 HRO22232.74.2
U-24*31.3*3.2 HRO22431.33.2
U-25*32.3*3.2 HRO22532.33.2
U-25*35.7*4.2 HRO22535.74.2
U-25.4*32.7*3.2 HRO225.432.73.2
U-25.4*36.1*4.2 HRO225.436.14.2
U-26*33.3*3.2 HRO22633.33.2
U-26*36.7*4.2 HRO22636.74.2
U-27*34.3*3.2 HRO22734.33.2
U-28*35.3*3.2 HRO22835.33.2
U-28*38.7*4.2 HRO22838.74.2
U-28.575*35.9*3.2 HRO228.57535.93.2
U-29*36.3*3.2 HRO22936.33.2
U-30*37.3*3.2 HRO23037.33.2
U-30*40.7*4.2 HRO23040.74.2
U-32*39.3*3.2 HRO23239.33.2
U-32*42.7*4.2 HRO23242.74.2
U-35*42.3*3.2 HRO23542.33.2
U-35*45.7*4.2 HRO23545.74.2
U-36*43.3*3.2 HRO23643.33.2
U-36*46.7*4.2 HRO23646.74.2
U-38*48.7*4.2 HRO23848.74.2
U-38*53.1*6.3 HRO23853.16.3
U-39*49.7*4.2 HRO23949.74.2
U-40*50.7*4.2 HRO24050.74.2
U-40*55.1*6.3 HRO24055.16.3
U-42*52.7*4.2 HRO24252.74.2
U-42*57.1*6.3 HRO24257.16.3
U-44*54.7*4.2 HRO24454.74.2
U-44.45*59.5*6.3 HRO244.4559.56.3
U-45*55.7*4.2 HRO24555.74.2
U-45*60.1*6.3 HRO24560.16.3
U-48*58.7*4.2 HRO24858.74.2
U-48*63.1*6.3 HRO24863.16.3
U-50*60.7*4.2 HRO25060.74.2
U-50*65.1*6.3 HRO25065.16.3
U-50.8*61.5*4.2 HRO250.861.54.2
U-50.8*65.9*6.3 HRO250.865.96.3
U-52*62.7*4.2 HRO25262.74.2
U-52*67.1*6.3 HRO25267.16.3
U-54*69.1*6.3 HRO25469.16.3
U-55*65.7*4.2 HRO25565.74.2
U-55*70.1*6.3 HRO25570.16.3
U-56*66.7*4.2 HRO25666.74.2
U-56*71.1*6.3 HRO25671.16.3
U-58*73.1*6.3 HRO25873.16.3
U-60*70.7*4.2 HRO26070.74.2
U-60*75.1*6.3 HRO26075.16.3
U-63*73.7*4.2 HRO26373.74.2
U-63*78.1*6.3 HRO26378.16.3
U-65*80.1*6.3 HRO26580.16.3
U-67*77.7*4.2 HRO26777.74.2
U-70*80.7*4.2 HRO27080.74.2
U-70*85.1*6.3 HRO27085.16.3
U-72*82.7*4.2 HRO27282.74.2
U-75*85.7*4.2 HRO27585.74.2
U-75*90.1*6.3 HRO27590.16.3
U-80*90.7*4.2 HRO28090.74.2
U-80*95.1*6.3 HRO28095.16.3
U-83*93.7*4.2 HRO28393.74.2
U-85*100.1*6.3 HRO285100.16.3
U-86*96.7*4.2 HRO28696.74.2
U-90*100.7*4.2 HRO290100.74.2
U-90*105.1*6.3 HRO290105.16.3
U-92*102.7*4.2 HRO292102.74.2
U-95*105.7*4.2 HRO295105.74.2
U-95*110.1*6.3 HRO295110.16.3
U-100*110.7*4.2 HRO2100110.74.2
U-100*115.1*6.3 HRO2100115.16.3
U-101.6*112.3*4.2 HRO2101.6112.34.2
U-101.6*116.7*6.3 HRO2101.6116.76.3
U-104.7*119.8*6.3 HRO2104.7119.86.3
U-105*115.7*4.2 HRO2105115.74.2
U-105*120.1*6.3 HRO2105120.16.3
U-110*120.7*4.2 HRO2110120.74.2
U-110*125.1*6.3 HRO2110125.16.3
U-110*130.5*8.1 HRO2110130.58.1
U-112*127.1*6.3 HRO2112127.16.3
U-115*125.7*4.2 HRO2115125.74.2
U-115*130.1*6.3 HRO2115130.16.3
U-118*133.1*6.3 HRO2118133.16.3
U-120*130.7*4.2 HRO2120130.74.2
U-120*135.1*6.3 HRO2120135.16.3
U-125*135.7*4.2 HRO2125135.74.2
U-125*140.1*6.3 HRO2125140.16.3
U-129*139.7*4.2 HRO2129139.74.2
U-130*140.7*4.2 HRO2130140.74.2
U-130*145.1*6.3 HRO2130145.16.3
U-135*145.7*4.2 HRO2135145.74.2
U-135*150.1*6.3 HRO2135150.16.3
U-140*150.7*4.2 HRO2140150.74.2
U-140*155.1*6.3 HRO2140155.16.3
U-145*155.7*4.2 HRO2145155.74.2
U-145*160.1*6.3 HRO2145160.16.3
U-150*165.1*6.3 HRO2150165.16.3
U-160*175.1*6.3 HRO2160175.16.3
U-160*180.5*8.1 HRO2160180.58.1
U-165*180.1*6.3 HRO2165180.16.3
U-170*180.7*4.2 HRO2170180.74.2
U-170*185.1*6.3 HRO2170185.16.3
U-175*190.1*6.3 HRO2175190.16.3
U-180*190.7*4.2 HRO2180190.74.2
U-180*195.1*6.3 HRO2180195.16.3
U-180*200.5*8.1 HRO2180200.58.1
U-190*200.7*4.2 HRO2190200.74.2
U-190*205.1*6.3 HRO2190205.16.3
U-200*215.1*6.3 HRO2200215.16.3
U-200*220.5*8.1 HRO2200220.58.1
U-205*220.1*6.3 HRO2205220.16.3
U-210*225.1*6.3 HRO2210225.16.3
U-220*235.1*6.3 HRO2220235.16.3
U-220*240.5*8.1 HRO2220240.58.1
U-230*245.1*6.3 HRO2230245.16.3
U-230*250.5*8.1 HRO2230250.58.1
U-240*255.1*6.3 HRO2240255.16.3
U-240*260.5*8.1 HRO2240260.58.1
U-250*270.5*8.1 HRO2250270.58.1
U-260*284*8.1 HRO22602848.1
U-270*294*8.1 HRO22702948.1
U-270*290.5*8.1 HRO2270290.58.1
U-275*299*8.1 HRO22752998.1
U-280*304*8.1 HRO22803048.1
U-280*300.5*8.1 HRO2280300.58.1
U-290*314*8.1 HRO22903148.1
U-290*310.5*8.1 HRO2290310.58.1
U-300*324*8.1 HRO23003248.1
U-310*334*8.1 HRO23103348.1
U-310*330.5*8.1 HRO2310330.58.1
U-320*344*8.1 HRO23203448.1
U-330*354*8.1 HRO23303548.1
U-340*364*8.1 HRO23403648.1
U-350*374*8.1 HRO23503748.1
U-350*370.5*8.1 HRO2350370.58.1
U-360*384*8.1 HRO23603848.1
U-370*394*8.1 HRO23703948.1
U-370*390.5*8.1 HRO2370390.58.1
U-380*404*8.1 HRO23804048.1
U-390*414*8.1 HRO23904148.1
U-400*424*8.1 HRO24004248.1
U-400*420.5*8.1 HRO2400420.58.1
U-410*434*8.1 HRO24104348.1
U-420*444*8.1 HRO24204448.1
U-430*454*8.1 HRO24304548.1
U-440*464*8.1 HRO24404648.1
U-450*474*8.1 HRO24504748.1
U-460*484*8.1 HRO24604848.1
U-470*494*8.1 HRO24704948.1
U-480*504*8.1 HRO24805048.1
U-490*514*8.1 HRO24905148.1
U-500*524*8.1 HRO25005248.1
U-510*534*8.1 HRO25105348.1
U-520*544*8.1 HRO25205448.1
U-530*554*8.1 HRO25305548.1
U-540*564*8.1 HRO25405648.1
U-550*574*8.1 HRO25505748.1
U-560*584*8.1 HRO25605848.1
U-570*594*8.1 HRO25705948.1
U-570*594*8.1 HRO25705948.1
U-580*604*8.1 HRO25806048.1
U-590*614*8.1 HRO25906148.1
U-600*624*8.1 HRO26006248.1
U-610*634*8.1 HRO26106348.1
U-620*644*8.1 HRO26206448.1
U-630*654*8.1 HRO26306548.1
U-640*664*8.1 HRO26406648.1
U-650*677.3*9.5 HRO2650677.39.5
U-660*687.3*9.5 HRO2660687.39.5
U-670*697.3*9.5 HRO2670697.39.5
U-680*707.3*9.5 HRO2680707.39.5
U-688*715.3*9.5 HRO2688715.39.5
U-690*717.3*9.5 HRO2690717.39.5
U-700*724*8.1 HRO27007248.1
U-710*737.3*9.5 HRO2710737.39.5
U-740*767.3*9.5 HRO2740767.39.5
U-760*784*8.1 HRO27607848.1
U-770*797.3*9.5 HRO2770797.39.5
U-800*827.3*9.5 HRO2800827.39.5
U-850*877.3*9.5 HRO2850877.39.5
U-870*897.3*9.5 HRO2870897.39.5
U-900*927.3*9.5 HRO2900927.39.5
U-910*937.3*9.5 HRO2910937.39.5
U-950*977.3*9.5 HRO2950977.39.5
U-960*987.3*9.5 HRO2960987.39.5
Plano técnico y parámetros de montaje de la junta de vástago HRO2
Este esquema técnico define las cotas y variables geométricas esenciales para el correcto alojamiento y montaje de la junta de vástago HRO2 en ranura cerrada según ISO 7425-2. En él se especifican las dimensiones críticas vinculadas a las tablas de datos, incluyendo el ancho de la ranura (B), la altura radial de la sección (S), el diámetro del vástago (d) y el diámetro exterior del alojamiento (D), junto al radio del canto de la ranura (r1). Estos valores garantizan el alojamiento conjunto del anillo de deslizamiento y de la junta tórica, mantienen el ajuste con interferencia que asegura la estanqueidad incluso a baja presión y evitan daños o torsiones del perfil durante el montaje.

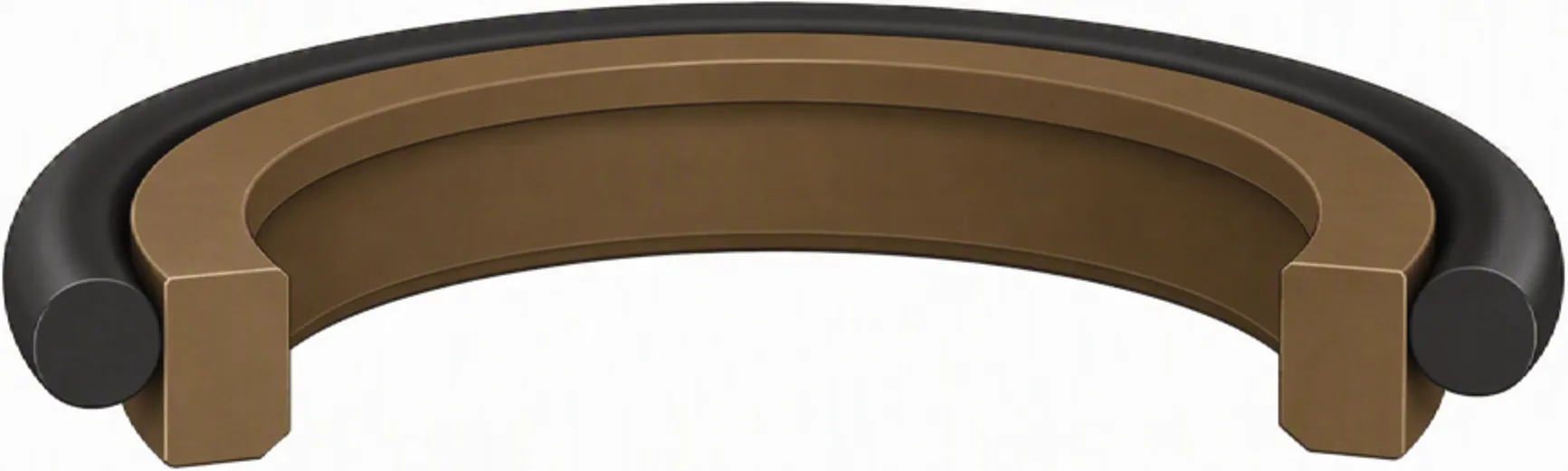

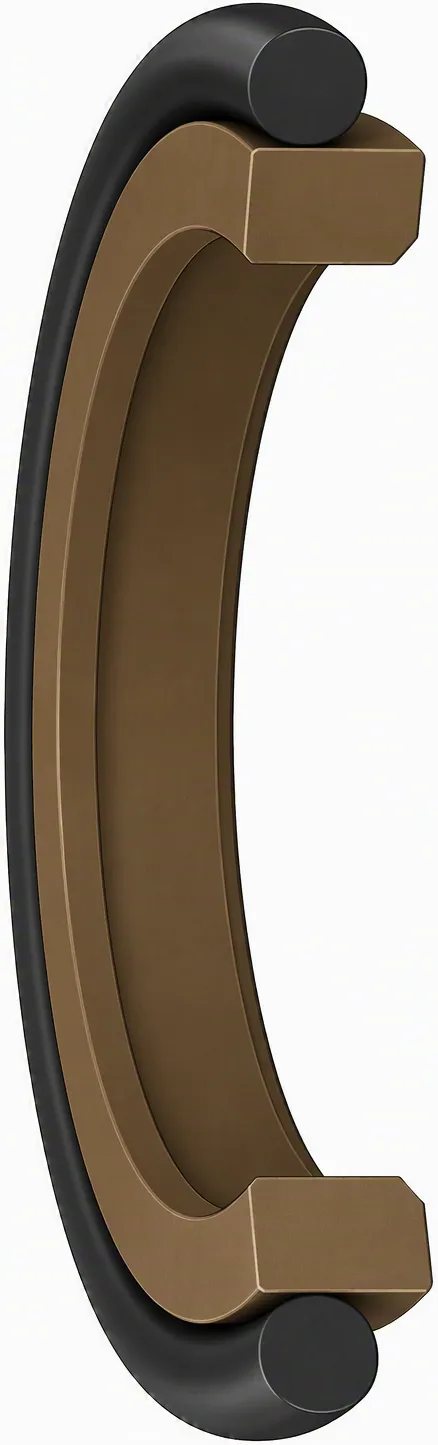

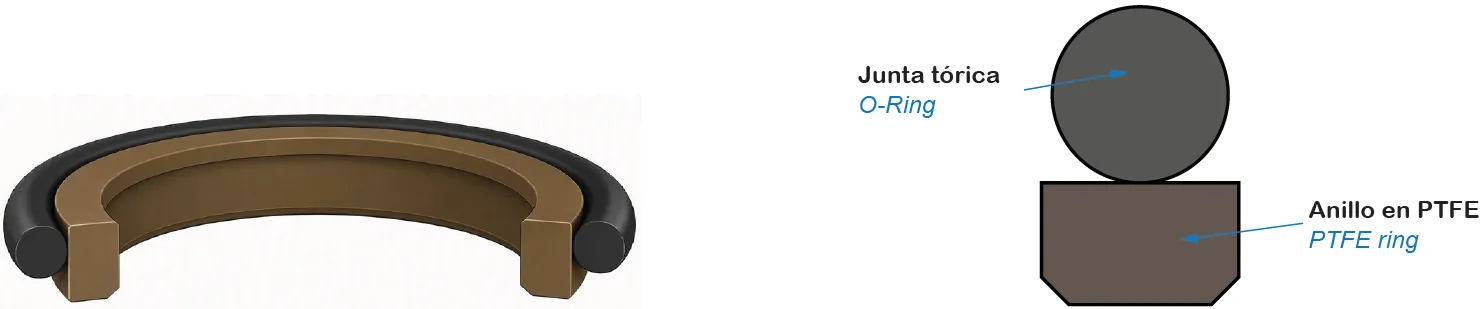

Vista tridimensional y componentes de la junta de vástago HRO2
Esta ilustración en 3D detalla la estructura fundamental de la junta de vástago de doble efecto HRO2 para aplicaciones hidráulicas. En el esquema se observan claramente sus dos elementos: el anillo de sellado deslizante en PTFE con las cargas adecuadas a la aplicación y la junta tórica de elastómero en NBR o FKM, que lo energiza contra el vástago. Al subir la presión del sistema, el propio fluido refuerza la acción de la junta tórica y empuja el anillo con mayor fuerza, lo que proporciona baja fricción, funcionamiento sin stick-slip y una elevada resistencia al desgaste durante toda la vida útil.
