Junta de vástago USM

Descripción

El USM es un juego de juntas de vástago hidráulico de servicio pesado y simple efecto, formado por un anillo de estanqueidad de elastómero, un anillo de extrusión con refuerzo textil y un anillo de respaldo termoplástico. El anillo de elastómero sella frente a presiones variables y elevadas, y los anillos de extrusión y de respaldo alargan la vida útil del conjunto. Está diseñado para trabajar hasta 700 bar con cargas severas y vibraciones.

Montaje

Montar en ranura cerrada según las medidas de la ficha, respetando el orden y la orientación de las tres piezas según el plano de montaje. Limpiar bien el alojamiento, achaflanar y redondear los cantos vivos, y no arrastrar las piezas sobre aristas cortantes, roscas o chaveteros. Lubricar el vástago con aceite antes del montaje.

VENTAJAS

MATERIALES

Fabricado con un anillo de estanqueidad de NBR de 75 a 80 Shore A, un anillo de extrusión de NBR con refuerzo textil de 75 a 80 Shore A y un anillo de respaldo de POM. El nitrilo del anillo de estanqueidad ofrece una alta resistencia a la deformación remanente por compresión, y el anillo de respaldo aporta la resistencia a la extrusión que exigen las presiones altas.

DATOS TÉCNICOS

NO.	Ød	ØD	B	C
U-354722.5 USM	35	47	22.5	5
U-405522.5 USM	40	55	22.5	5
U-456022.5 USM	45	60	22.5	5
U-506522.5 USM	50	65	22.5	5
U-557022.5 USM	55	70	22.5	5
U-607522.5 USM	60	75	22.5	5
U-708522.5 USM	70	85	22.5	5
U-8010030 USM	80	100	30	5
U-809522.5 USM	80	95	22.5	5
U-859522.5 USM	85	95	22.5	5
U-859825 USM	85	98	25	5
U-9011030 USM	90	110	30	5
U-10012030 USM	100	120	30	5
U-11013032.5 USM	110	130	32.5	5
U-11013030 USM	110	130	30	5
U-11512522.5 USM	115	125	22.5	7
U-12014030 USM	120	140	30	7

Plano técnico y parámetros de montaje de la junta de vástago USM

Este esquema técnico define las cotas y variables geométricas esenciales para el correcto alojamiento y montaje del juego de juntas de vástago USM en ranura cerrada. En él se especifican las dimensiones críticas vinculadas a las tablas de datos, incluyendo el ancho de la ranura (B), el diámetro del vástago (Ød) y el diámetro exterior del alojamiento (ØD). Asimismo, se detallan el radio máximo del fondo de la ranura (r ≤ 0.40 mm), la holgura de extrusión (E) y el ángulo a 20° del chaflán de entrada, que debe quedar redondeado y libre de rebabas. El montaje exige respetar el orden y la orientación de las tres piezas según el plano. Estos valores garantizan el alojamiento del conjunto, evitan daños durante la instalación y aseguran un sellado fiable frente a presiones variables y elevadas.

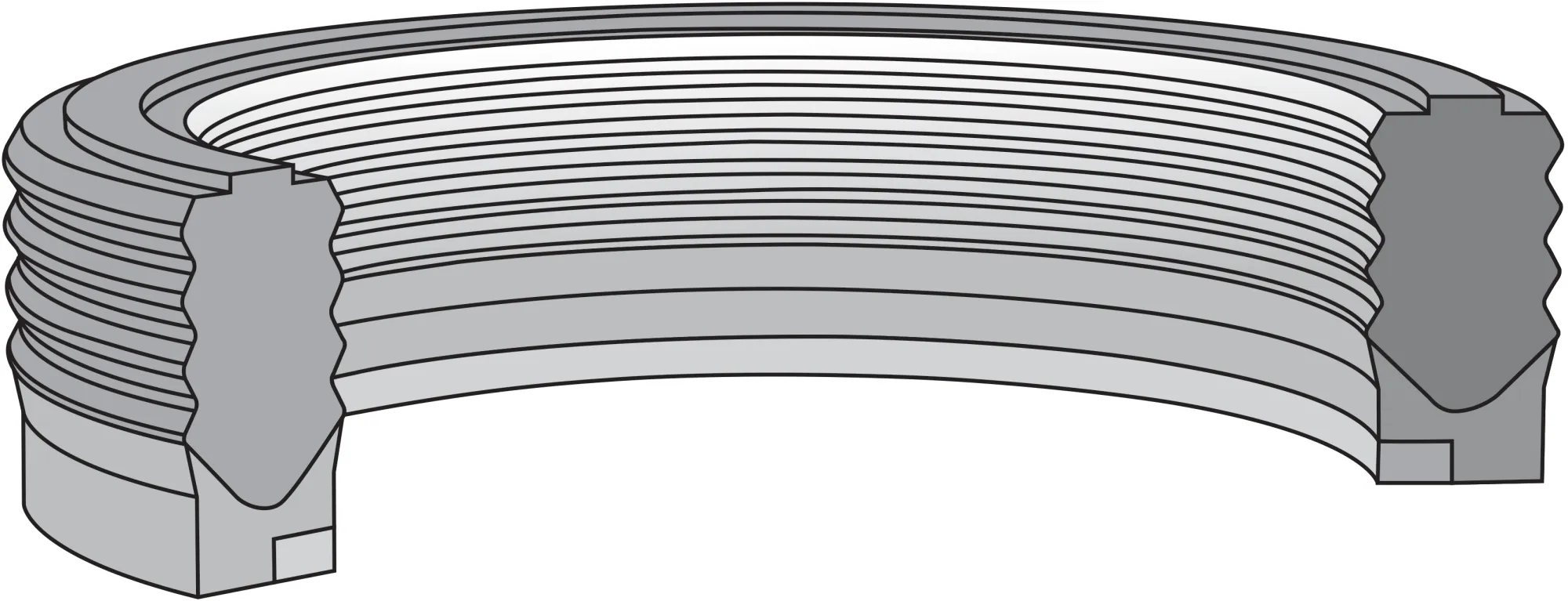

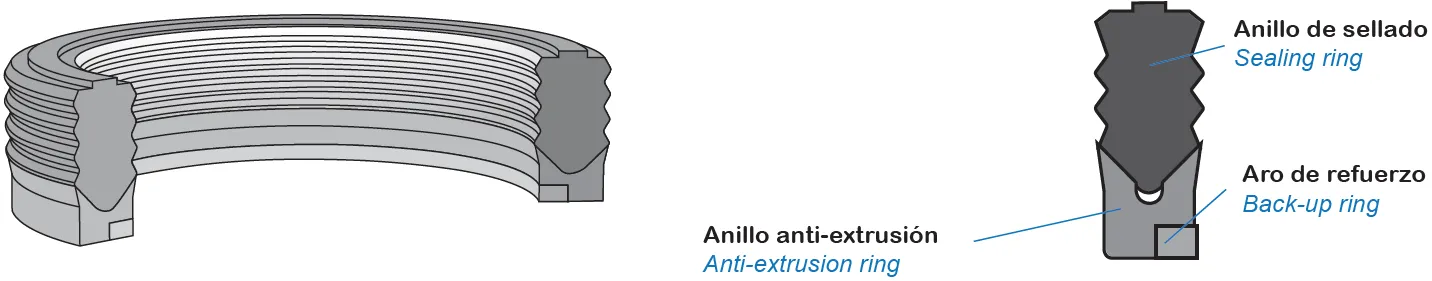

Vista tridimensional y componentes de la junta de vástago USM

Esta ilustración en 3D detalla la estructura fundamental del juego de juntas de vástago de simple efecto USM para servicio pesado. En el esquema se observan claramente sus tres elementos: el anillo de sellado de elastómero, el anillo anti-extrusión con refuerzo textil y el aro de refuerzo termoplástico de POM. El anillo de sellado ofrece una alta resistencia a la deformación remanente por compresión, el anillo con refuerzo textil protege el conjunto y alarga su vida útil, y el aro de refuerzo aporta la resistencia a la extrusión que exigen las presiones altas, hasta 700 bar con cargas severas y vibraciones.
