Arandela DIN 6796

Descripción

Arandela elástica cónica de alta carga, diseñada para mantener la tensión de apriete en uniones atornilladas sometidas a vibraciones o dilataciones térmicas. Su forma cónica permite que actúe como un resorte de compresión, compensando pérdidas de precarga y evitando el aflojamiento del tornillo.

Montaje

Para un correcto montaje de las arandelas DIN 6796, deben colocarse entre la cabeza del tornillo (o la tuerca) y la superficie de apoyo, con la parte cóncava orientada hacia el elemento que ejerce la fuerza de apriete. Es importante aplicar el par de apriete recomendado para lograr la deformación elástica adecuada y garantizar la función de resorte, evitando tanto el sobreapriete como el montaje en superficies irregulares que puedan comprometer su eficacia.

MATERIALES

Las arandelas DIN 6796 se fabrican en distintos materiales como acero para muelles (C60 o 51CrV4), acero inoxidable A2 o A4, bronce, latón o aleaciones especiales según la exigencia de la aplicación. Están disponibles con diversos acabados superficiales —fosfatado, cincado, pavonado, zinc-níquel o aceitado— para protegerlas contraa la corrosión. Consúltenos cualquier necesidad especial.

DATOS TÉCNICOS

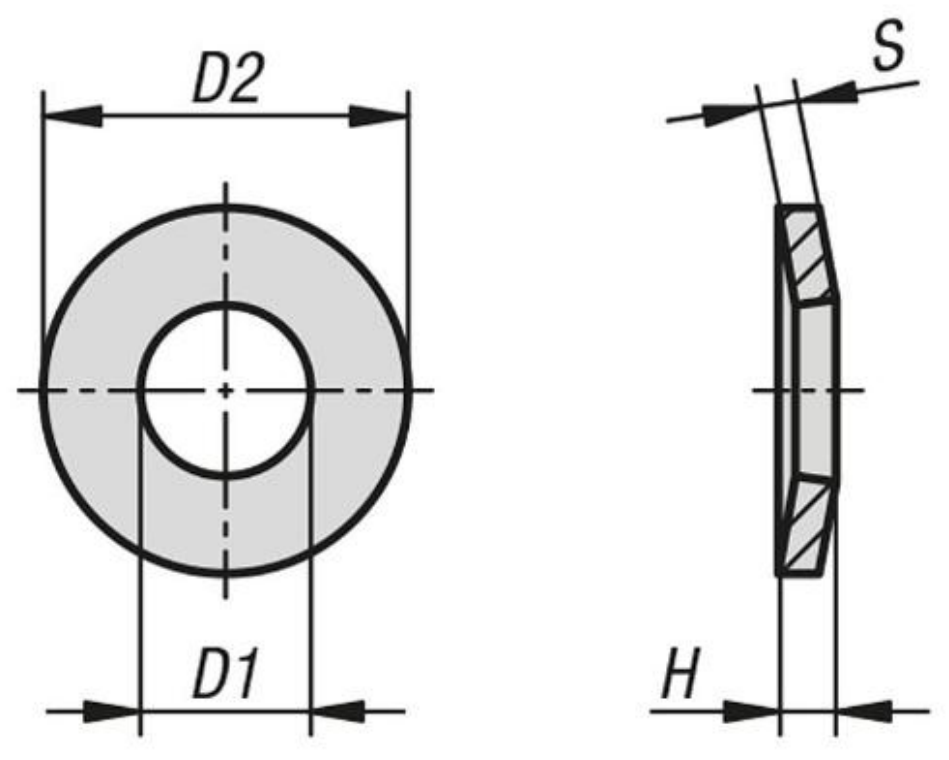

Para / For	D1	D2	H	S
M2	2.1	4.4	1.2	0.5
M2.5	2.7	6	0.72	0.5
M2.6	2.7	5.2	1.4	0.6
M3	3.2	7	0.85	0.6
M3.5	3.6	6.7	1.9	0.8
M4	4.3	9	1.3	1
M5	5.3	11	1.55	1.2
M6	6.4	14	2	1.5
M7	7.1	12.8	3.8	1.6
M8	8.4	18	2.6	2
M10	10.5	23	3.2	2.5
M11	11.2	18.2	5.2	2.2
M12	13	29	3.95	3
M14	15	35	4.65	3.5
M16	17	39	5.25	4
M18	19	42	5.8	4.5
M20	21	45	6.4	5
M22	23	49	7.05	5.5
M24	25	56	7.75	6
M27	28	60	8.35	6.5
M30	31	70	9.2	7
M33	33.5	55.2	14.2	6
M36	36.5	58.2	14.2	6
M39	39.5	61.2	14.2	6
M42	42.5	68.2	16.5	7

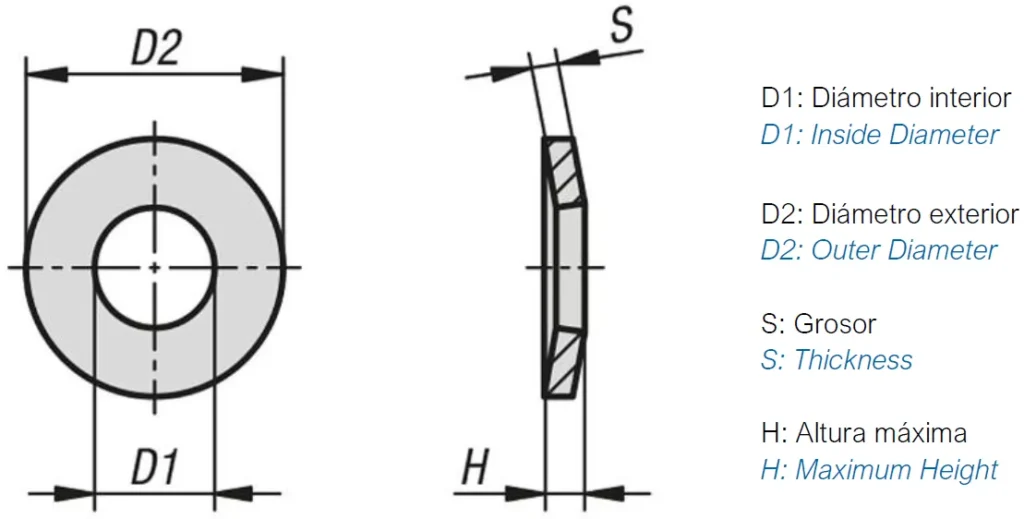

Plano técnico y parámetros de montaje de las arandelas elásticas cónicas DIN 6796

Este esquema técnico define las cotas y variables geométricas esenciales para la correcta selección y el montaje de la arandela elástica cónica de alta carga DIN 6796, que trabaja como un resorte de compresión bajo la cabeza del tornillo. En él se especifican las dimensiones críticas vinculadas a las tablas de datos, tales como la métrica del tornillo o de la tuerca a la que acompaña, el diámetro interior (D1), el diámetro exterior (D2), el grosor del material (S) y la altura máxima de la arandela en estado libre (H). El cumplimiento de estas medidas asegura la recuperación elástica prevista, compensa la pérdida de precarga por asentamiento o dilatación térmica y mantiene el par de apriete en uniones sometidas a vibraciones.
