Arandela DIN 6798J

Descripción

Arandela de seguridad con dientes interiores conforme a DIN 6798 J, diseñada para aumentar la fricción entre superficies unidas y evitar el aflojamiento de tornillos o tuercas por vibraciones. Sus dientes radiales garantizan un anclaje firme y una distribución uniforme de la presión.

Montaje

El montaje se efectúa colocando la arandela de seguridad DIN 6798 J entre la cabeza del tornillo o la tuerca y la superficie de apoyo, asegurando que los dientes queden orientados hacia la pieza fija. Al aplicar el par de apriete, los dientes se incrustan en ambas superficies, garantizando un anclaje firme y resistente a vibraciones.

MATERIALES

Fabricada en acero al carbono, acero inoxidable, cobre o latón, con acabados superficiales como zincado, galvanizado, bicromatado, niquelado o pavonado, seleccionados según el nivel de protección anticorrosiva, conductividad eléctrica o aspecto estético requerido por la aplicación.

DATOS TÉCNICOS

Para / For	D1	D2	H	S
M2	2.2	4.5	0.9	0.3
M2.3	2.5	5	1.2	0.4
M2.5	2.7	5.5	1.2	0.4
M3	3.2	6	1.2	0.4
M3.5	3.7	7	1.5	0.5
M4	4.3	8	1.5	0.5
M5	5.1	9	1.5	0.5
M5	5.3	10	1.8	0.6
M6	6.4	11	2.1	0.7
M7	7.4	12.5	2.4	0.8
M8	8.2	14	2.4	0.8
M8	8.4	15	2.4	0.8
M9 (3/8”)	9.55	16	2.4	0.8
M10	10.5	18	2.7	0.9
M11 (7/16”)	11.5	19.5	2.7	0.9
M12	13	20.5	3	1
M13 (1/2”)	13.2	22	3	1
M14	15	24	3	1
M16	17	26	3.6	1.2
M18	19	30	4.2	1.4
M20	21	33	4.2	1.4
M22	23	36	4.5	1.5
M24	25	38	4.5	1.5
M26 (1”)	26.4	40	4.8	1.6
M27	28	44	4.8	1.6
M30	31	48	4.8	1.6

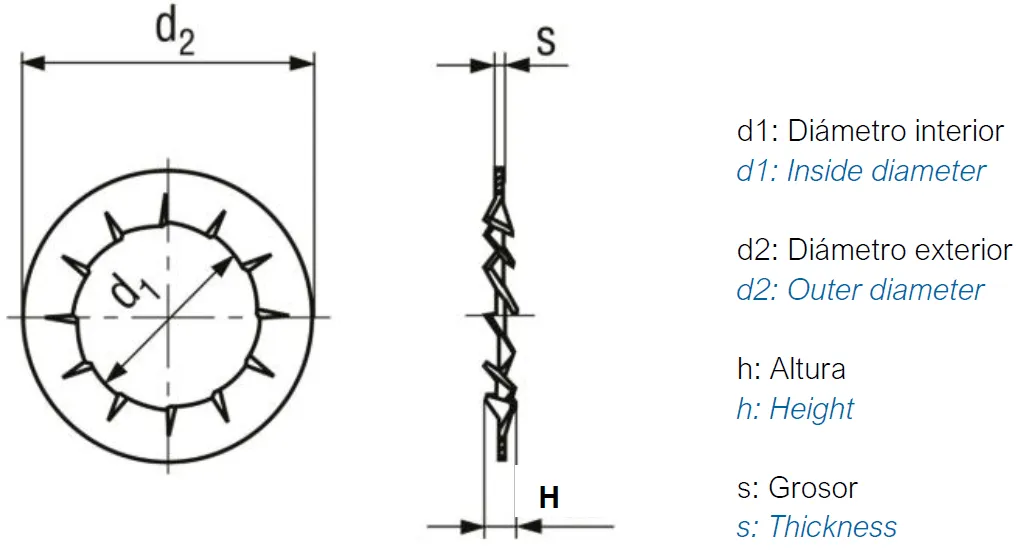

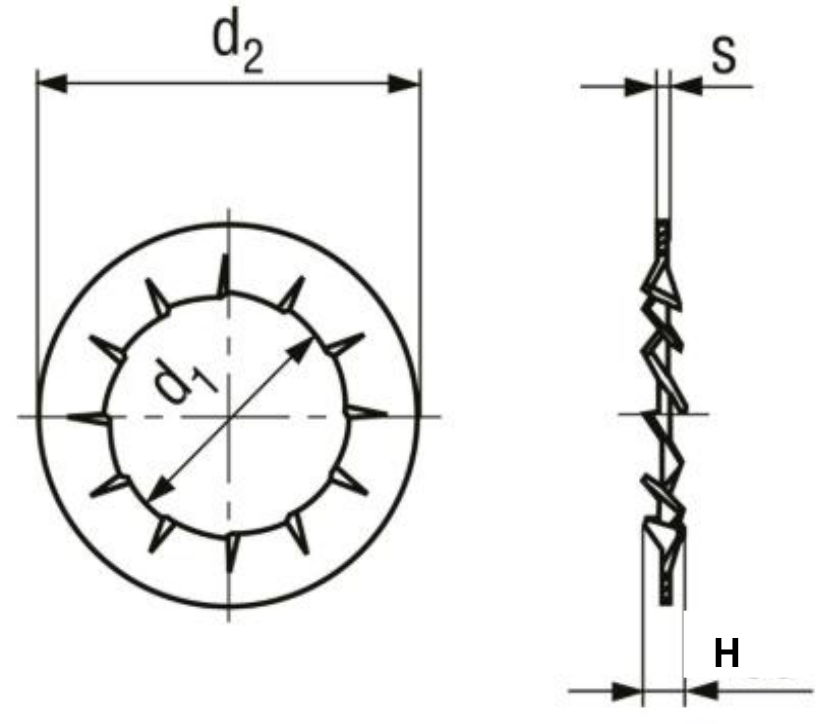

Plano técnico y parámetros de montaje de las arandelas dentadas en abanico interiores DIN 6798J

Este esquema técnico define las cotas y variables geométricas esenciales para la correcta selección y el montaje de la arandela dentada en abanico de dientes interiores DIN 6798J, cuyos dientes radiales trabajan contra la superficie de apoyo del tornillo. En él se especifican las dimensiones críticas vinculadas a las tablas de datos, tales como la métrica del tornillo o de la tuerca a la que acompaña, el diámetro interior medido sobre las puntas de los dientes (d1), el diámetro exterior (d2), el grosor del material (s) y la altura de la arandela en estado libre (h). El cumplimiento de estas medidas asegura un anclaje firme, una distribución uniforme de la presión y una resistencia eficaz al aflojamiento por vibraciones.
