Elemento de fijación metálico en forma de disco, con dientes radiales y perfil cónico, diseñado para aumentar la fuerza de apriete y evitar el aflojamiento de tornillos y tuercas por vibraciones. Los dientes muerden la superficie, mejorando la fijación y la conductividad eléctrica. Se utiliza en aplicaciones mecánicas y eléctricas donde se requiere seguridad adicional.
Montaje
Se debe colocar la arandela dentada cónica DIN 6798V entre la cabeza del tornillo o tuerca y la superficie de apoyo, asegurando que los dientes estén en contacto con ambas superficies. Se aprieta el tornillo o tuerca hasta que la arandela se comprima y los dientes muerdan, evitando el aflojamiento por vibraciones. No se debe reutilizar si los dientes quedan deformados tras el desmontaje.
MATERIALES
La arandela dentada cónica DIN 6798V se fabrica habitualmente en acero al carbono y acero inoxidable, con acabados como zincado (galvanizado) para protección contra la corrosión, pavonado (negro), acabado natural sin recubrimiento y, en algunos casos, fosfatado o niquelado según necesidades específicas.
DATOS TÉCNICOS
6 – 30,2 mm
Acero al carbono o inox
Para / For
d
D
s
M3
3.2
6
0.2
M4
4.3
8
0.25
M5
5.3
9.8
0.3
M6
6.4
11.8
0.4
M8
8.4
15.3
0.4
M10
10.5
19
0.5
M12
13
23
0.5
M14
15
26.2
0.6
M16
17
30.2
0.6

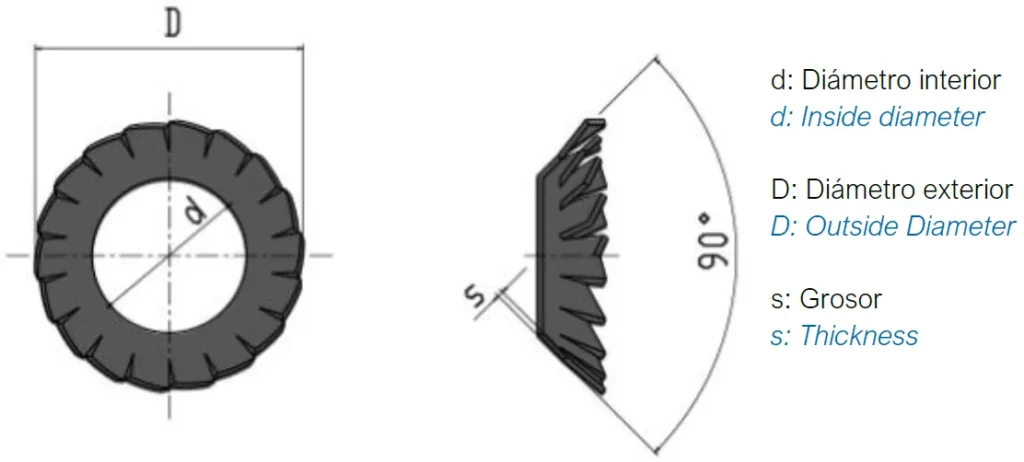

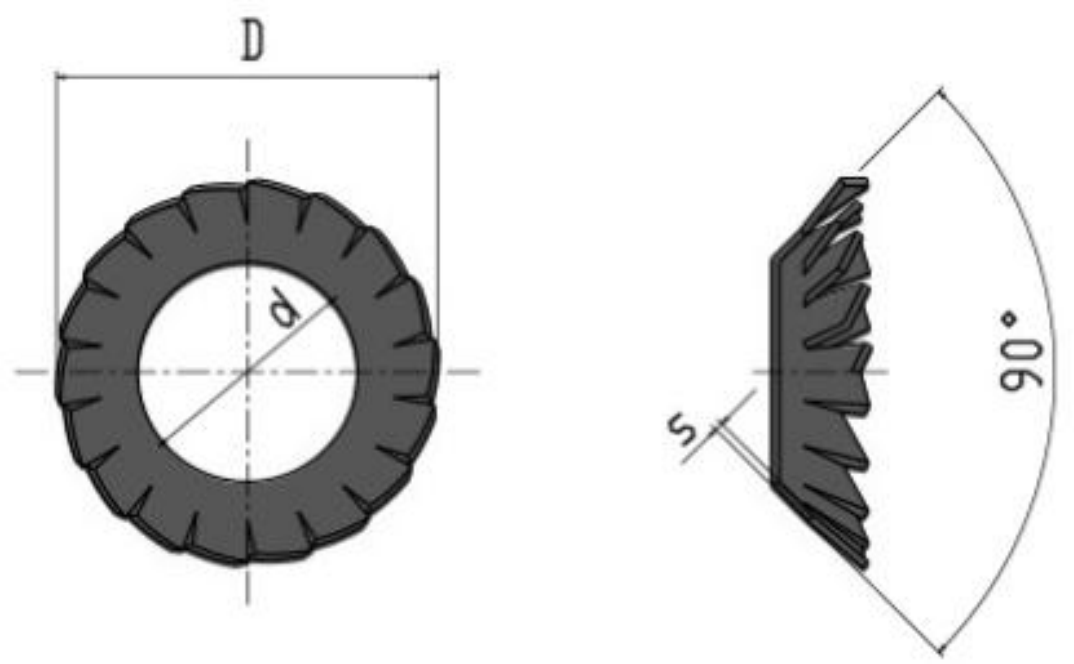

Plano técnico y parámetros de montaje de las arandelas dentadas cónicas DIN 6798V
Este esquema técnico define las cotas y variables geométricas esenciales para la correcta selección y el montaje de la arandela dentada cónica DIN 6798V, con dientes radiales y perfil avellanado para tornillos de cabeza cónica. En él se especifican las dimensiones críticas vinculadas a las tablas de datos, tales como la métrica del tornillo o de la tuerca a la que acompaña, el diámetro interior (d), el diámetro exterior (D) y el grosor del material (s). El cumplimiento de estas medidas asegura el asiento correcto de la cabeza avellanada, aumenta la fuerza de apriete efectiva y mejora tanto la retención frente a vibraciones como la continuidad eléctrica entre las piezas.
