Rod seal UIP2

Description

The UIP2 is a hydraulic U-profile rod seal, asymmetrical and single-acting, with a set-back inner lip and an additional sealing edge. The main lip forms an optimal oil film and the sealing edge holds back the ingress of dirt. The press fit on the outer diameter ensures static sealing in standardised housings according to ISO 5597.

Assembly

Fit into a closed groove according to ISO 5597 and the dimensions on the datasheet. Clean the housing thoroughly, chamfer and round off sharp edges, and do not drag the seal over cutting edges, threads or keyways, using a mounting sleeve if necessary. Lubricate the rod with oil before assembly to ease installation and protect the lips.

Advantages

Asymmetrical single-acting U-profile with a set-back inner lip.
Additional sealing edge, which largely prevents the ingress of dirt.
Main lip that forms an optimal oil film and keeps friction under control.
Press fit on the outer diameter, ensuring static sealing in the groove.
High wear resistance.
Designed for closed grooves according to ISO 5597, recommended for use in combination with a single-acting wiper.

Materials

Made of 90 to 92 Shore A POLYURETHANE (PU). This material combines high mechanical and wear resistance with good elastic recovery, allowing it to work at high pressures without extrusion. It is compatible with HL and HLP mineral hydraulic oils, lubricating oils and mineral based greases. For HFA, HFB and HFC fire-resistant fluids, compatibility and temperature ranges should be confirmed according to the compound.

Technical data

NO.	Ød	ØD	b	B	C
U-22284.5 UIP2	22	28	4.5	5	3
U-28365.3 UIP2	28	36	5.3	6.3	3
U-405010 UIP2	40	50	10	11	4
U-405510 UIP2	40	55	10	11	5
U-40485.3 UIP2	40	48	5.3	6.3	3
U-45557 UIP2	45	55	7	8	4
U-50628.6 UIP2	50	62	8.6	9.6	4.5
U-50607 UIP2	50	60	7	8	4
U-506010 UIP2	50	60	10	11	4
U-506510 UIP2	50	65	10	11	5
U-50628 UIP2	50	62	8	9	4.5
U-607012.5 UIP2	60	70	12.5	13.5	4
U-607012 UIP2	60	70	12	13	4
U-658011.5 UIP2	65	80	11.5	12.5	5
U-65757 UIP2	65	75	7	8	4
U-70807 UIP2	70	80	7	8	4
U-80907 UIP2	80	90	7	8	4
U-10011312.5 UIP2	100	113	12.5	13.5	4.5

Plano técnico y parámetros de montaje de la junta de vástago UIP2

Este esquema técnico define las cotas y variables geométricas esenciales para el correcto alojamiento y montaje de la junta de vástago UIP2. En él se especifican las dimensiones críticas vinculadas a las tablas de especificaciones, tales como el ancho de la junta (b), el ancho de la ranura (B), el diámetro interior del vástago (Ød) y el diámetro exterior del alojamiento (ØD). Asimismo, se detallan el radio máximo del fondo de la ranura (r < 0.40 mm), la longitud del chaflán de entrada (C) y su ángulo a 20°. Estos parámetros aseguran un ajuste a presión adecuado en el diámetro exterior para la estanqueidad estática en alojamientos ISO 5597, facilitan una formación óptima de la película de aceite con el labio principal y protegen el canto de estanqueidad durante el proceso de instalación.

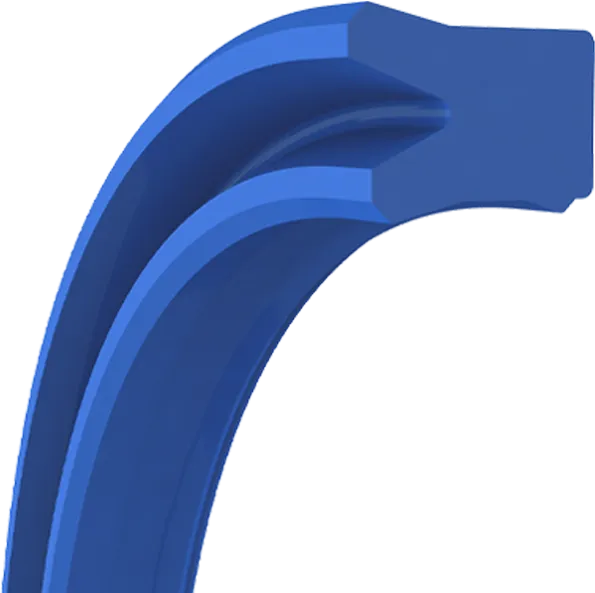

Vista tridimensional y componentes de la junta de vástago UIP2

Esta ilustración en 3D detalla la estructura fundamental de la junta de vástago hidráulica UIP2. En el esquema se observan sus elementos clave: el cuerpo de poliuretano con perfil en U asimétrico, los labios de estanqueidad asimétricos (con el labio interior retranqueado) y el canto de estanqueidad adicional. Esta configuración le permite formar una película de aceite óptima y mantener la fricción controlada, garantizando un ajuste a presión seguro en la ranura y frenando en buena medida la entrada de suciedad.
